Ukuran Ducting Kabel dan Kapasitas Kabel Listrik

Ducting kabel atau cable trunking banyak digunakan pada instalasi listrik rumah, kantor, toko, workshop dan bangunan komersial untuk melindungi sekaligus merapikan jalur kabel.

Di pasaran terdapat beberapa bentuk ducting kabel. Dua yang cukup sering dijumpai adalah ducting kotak yang ukurannya disebut langsung dalam milimeter, misalnya 25×25 mm atau 40×25 mm, serta ducting model landai atau trapesium yang biasa dijual menggunakan kode TC, seperti TC-2, TC-3, TC-4, TC-5 dan TC-6.

Keduanya sama-sama berfungsi sebagai pelindung dan jalur kabel, tetapi sistem ukuran dan penggunaannya berbeda.

Pemilihan ducting tidak sebaiknya hanya berdasarkan apakah kabel masih dapat dimasukkan. Ducting yang terlalu penuh menyulitkan pemasangan, membuat tutup sulit dikunci, menyulitkan perawatan dan tidak memberikan ruang untuk penambahan kabel.

Apa Arti Ukuran Ducting Kabel?

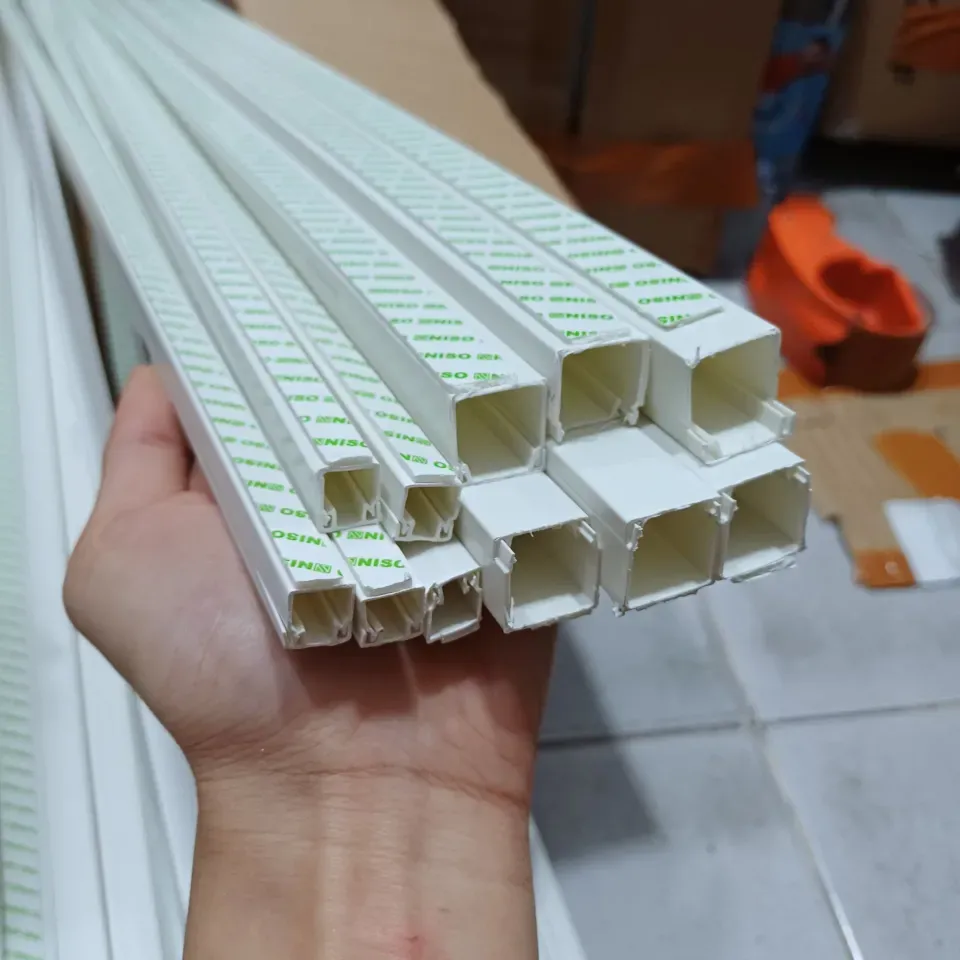

Pada ducting kotak, ukuran biasanya ditulis:

Lebar × Tinggi

Contohnya:

25 × 25 mm

berarti ducting mempunyai ukuran nominal sekitar 25 mm lebar dan 25 mm tinggi.

Beberapa ukuran ducting PVC yang umum ditemukan antara lain:

• 12×12 mm
• 16×16 mm
• 20×10 mm
• 25×16 mm
• 25×25 mm
• 40×16 mm
• 40×25 mm
• 40×40 mm
• 50×50 mm
• 60×40 mm
• 60×60 mm
• 80×50 atau 80×60 mm
• 100×50 atau 100×60 mm
• 100×100 mm

Ukuran tersebut merupakan ukuran nominal bagian luar. Ruang aktual di bagian dalam biasanya sedikit lebih kecil karena terdapat ketebalan dinding, pengunci tutup dan konstruksi ducting.

Ukuran Kabel Tidak Sama dengan Diameter Kabel

Kesalahan yang cukup sering terjadi adalah menganggap kabel 2,5 mm² memiliki diameter luar 2,5 mm.

Padahal angka 2,5 mm² menunjukkan luas penampang konduktor tembaga, bukan diameter keseluruhan kabel.

Sebagai gambaran:

Diameter aktual dapat berbeda antarprodusen.

Karena itu, jika ducting akan membawa banyak kabel, cara paling aman adalah memeriksa overall diameter atau diameter luar kabel yang benar-benar digunakan.

Tabel Ukuran Ducting dan Perkiraan Kapasitas Kabel

Tabel berikut dapat digunakan sebagai estimasi awal.

Perhitungan kapasitas menggunakan sekitar 40% dari luas nominal ducting sebagai ruang kabel, sebagai ilustrasi perhitungan geometris, bukan ketentuan pengisian universal. Perhitungan berbasis dimensi luar dapat melebihkan kapasitas ruang nyata; untuk pemasangan gunakan dimensi dalam, diameter kabel aktual, dan panduan produsen.

* Secara luas mungkin dapat masuk, tetapi belum tentu nyaman saat pemasangan.

Penting: tabel tersebut merupakan perkiraan kapasitas ruang fisik, bukan jumlah maksimum kabel berarus yang boleh digunakan bersamaan.

Pada instalasi listrik tetap harus diperhitungkan kemampuan hantar arus, temperatur, pengelompokan kabel, panjang jalur dan kondisi pemasangan.

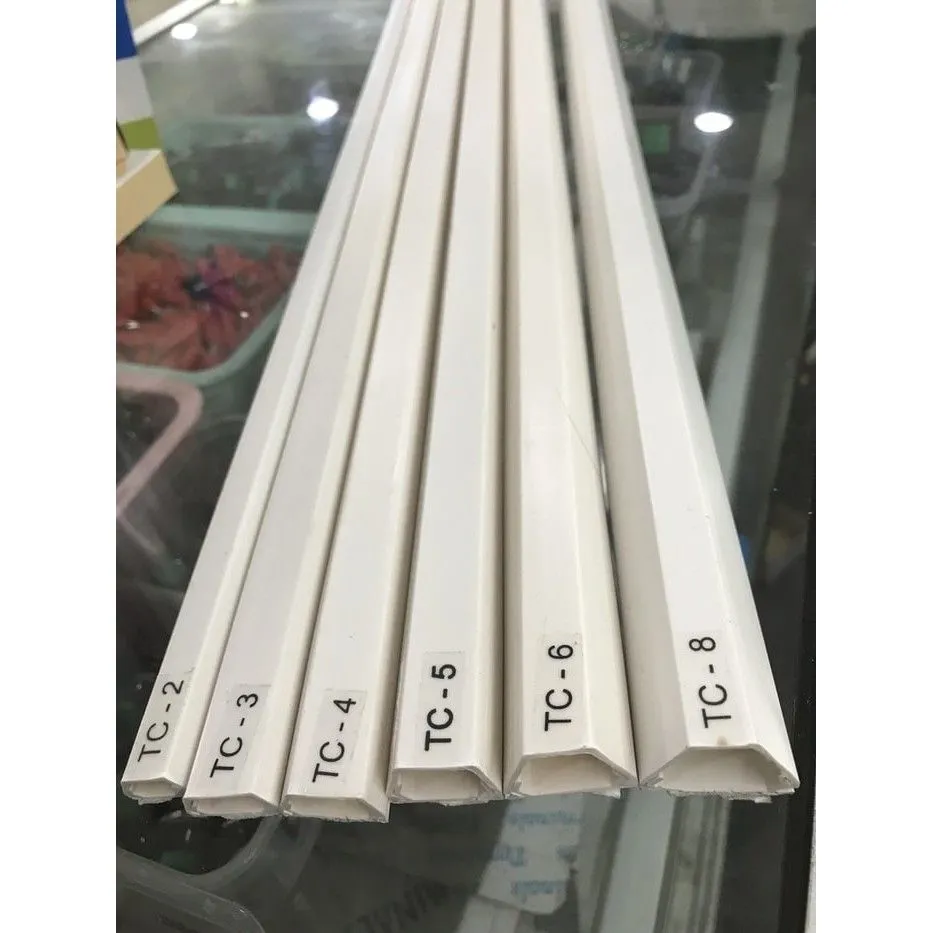

Apa Itu Ducting Kabel TC?

Selain ducting berbentuk kotak, di toko listrik juga banyak dijual ducting dengan kode:

TC-1, TC-2, TC-3, TC-4, TC-5, TC-6, dan pada beberapa produk juga dapat ditemukan ukuran yang lebih besar seperti TC-8.

Jenis ini sering disebut:

• Cable Duct TC
• Telephone Duct
• Cable Protector
• Ducting Kabel TC

Berbeda dari ducting kotak, bentuk ducting TC cenderung lebih rendah dan landai pada sisi-sisinya, sehingga penampangnya terlihat seperti trapesium atau setengah trapesium.

Karena bentuknya lebih ramping, ducting TC cukup sering digunakan untuk instalasi kabel yang ditempel langsung pada permukaan dinding, meja, kusen atau bagian interior lainnya.

Produk TC-2 hingga TC-6 memang umum ditemukan pada pemasok perlengkapan listrik Indonesia dan umumnya dijual dalam panjang sekitar 1 meter per batang. Beberapa produk juga telah dilengkapi perekat atau double tape pada bagian belakang.

Apakah TC-2 Berarti Ukurannya 2 mm?

Tidak.

Angka pada seri TC bukan ukuran dalam milimeter.

TC-2 merupakan nama atau kode ukuran produk.

Secara umum urutannya adalah:

TC-2 < TC-3 < TC-4 < TC-5 < TC-6

Dalam seri produk yang sama, nomor yang lebih besar biasanya menunjukkan ukuran lebih besar. Pastikan kembali melalui katalog mereknya.

Namun hal yang sangat penting untuk diketahui adalah:

Ukuran fisik TC-2, TC-3, TC-4 dan seterusnya tidak boleh dianggap sebagai standar dimensi universal.

Ukuran lebar, tinggi dan ruang bagian dalam dapat berbeda antarprodusen.

Karena itu, apabila membutuhkan kapasitas kabel yang presisi, jangan menentukan jumlah kabel hanya berdasarkan tulisan TC-4 atau TC-5 pada produk.

Periksa ukuran aktual produknya.

Tabel Ducting TC dan Penggunaan Praktis

Berikut panduan praktis untuk memahami kelas ducting TC:

Tabel tersebut menunjukkan kelas relatif, bukan kapasitas maksimum.

Jumlah kabel yang benar-benar dapat dimasukkan sangat tergantung pada lebar dan tinggi bagian dalam ducting dari produsen yang digunakan.

Bagaimana Menghitung Kapasitas Ducting TC?

Untuk ducting kotak, kapasitas relatif mudah dihitung karena ukuran lebarnya dan tingginya diketahui.

Pada ducting TC, bentuk ruangnya menyerupai trapesium sehingga perhitungannya sedikit berbeda.

Jika diketahui:

• lebar bawah = A
• lebar atas = B
• tinggi ruang dalam = H

maka luas penampang trapesium dapat diperkirakan:

Luas = ((A + B) ÷ 2) × H

Setelah memperoleh luas ruang dalam, jangan gunakan seluruhnya untuk kabel.

Sebagai pendekatan praktis:

Luas kabel yang digunakan ≈ 40% dari luas ruang ducting

Contohnya, apabila luas efektif ruang ducting TC adalah 200 mm²:

200 × 40% = 80 mm²

Maka sekitar 80 mm² digunakan sebagai area kabel dan sisanya menjadi ruang untuk penataan, toleransi pemasangan serta penambahan kabel.

Perhitungan ini hanya pendekatan luas. Bentuk ruang, pengunci tutup, susunan kabel, dan radius belokan tetap harus diperiksa; angka 40% di sini merupakan asumsi ilustrasi, bukan standar untuk semua produk.

Ducting TC atau Ducting Kotak: Mana yang Lebih Baik?

Keduanya mempunyai kegunaan yang berbeda.

Ducting TC

Cocok jika:

• jumlah kabel sedikit;
• ingin tampilan lebih tipis;
• pemasangan terlihat di permukaan dinding;
• digunakan untuk telepon, CCTV, speaker atau kabel data;
• digunakan pada pekerjaan interior;
• menginginkan pemasangan cepat.

Ducting Kotak

Lebih cocok jika:

• jumlah kabel banyak;
• terdapat beberapa jalur listrik;
• kabel berdiameter besar;
• membutuhkan percabangan;
• instalasi kemungkinan dikembangkan;
• digunakan sebagai jalur distribusi utama.

Untuk instalasi listrik dengan banyak kabel, ducting kotak biasanya memberikan ruang kerja yang lebih baik.

Contoh: Ducting untuk Kabel Lampu

Misalnya instalasi lampu menggunakan tiga kabel NYA 1,5 mm²:

Fasa + Netral + Ground = 3 kabel

Secara fisik ducting kecil sudah dapat menampung ketiga kabel tersebut.

Untuk instalasi pendek dan terlihat, seri TC yang sesuai ukuran aktual kabel dapat digunakan.

Sedangkan pada jalur yang lebih panjang atau memiliki beberapa percabangan, ducting kotak 16×16 mm atau 20×10 mm biasanya lebih mudah dikerjakan.

Contoh: Ducting untuk Stop Kontak

Instalasi stop kontak umumnya mempunyai:

Fasa + Netral + Ground

Jika menggunakan NYA 2,5 mm² maka terdapat tiga kabel NYA 2,5 mm².

Ducting 16×16 mm secara ruang dapat menampungnya.

Namun jika terdapat beberapa stop kontak, cabang atau kemungkinan penambahan kabel, ukuran 25×16 atau 25×25 mm akan memberikan ruang kerja yang lebih baik.

Untuk jalur pendek dan terlihat, ducting TC berukuran cukup besar juga dapat digunakan selama dimensi ruang dalamnya mencukupi.

Bagaimana Jika Menggunakan Kabel NYM?

Kabel NYM membutuhkan ruang lebih besar karena beberapa konduktor telah dibungkus dalam satu selubung luar.

Sebagai contoh:

NYM 3×2,5 mm²

mempunyai tiga konduktor 2,5 mm² di dalam satu kabel dan diameter luar keseluruhannya dapat berada di sekitar 10–11 mm.

Jadi jangan melihat angka 2,5 mm² saja ketika memilih ducting.

Untuk kabel NYM, ducting model kotak umumnya lebih mudah digunakan dibanding TC, terutama jika terdapat lebih dari satu kabel NYM dalam jalur yang sama.

Ducting 40×25 mm: Salah Satu Ukuran Serbaguna

Untuk instalasi listrik rumah, kantor dan pekerjaan interior, ukuran 40×25 mm termasuk ukuran yang fleksibel.

Secara ruang geometris, ukuran tersebut dapat menampung kira-kira:

• NYA 1,5 mm²: ±52 kabel
• NYA 2,5 mm²: ±37 kabel
• NYM 3×1,5 mm²: ±5 kabel
• NYM 3×2,5 mm²: ±4 kabel
• NYM 3×4 mm²: ±3 kabel

Sekali lagi, angka tersebut bukan rekomendasi untuk memasukkan kabel sebanyak-banyaknya.

Dalam praktik, ruang kosong sangat membantu pada belokan, sambungan T, percabangan dan penambahan jalur di kemudian hari.

Jangan Mengisi Ducting Sampai Penuh

Ducting yang mempunyai ruang kosong justru lebih baik dibanding ducting yang dipaksakan sampai penuh.

Ruang tersebut berguna untuk:

• mempermudah memasukkan kabel;
• menata kabel;
• mengurangi tekanan pada kabel;
• mempermudah pemasangan tutup;
• memberikan ruang pada belokan;
• mempermudah perawatan;
• memungkinkan penambahan kabel di kemudian hari.

Untuk proyek baru, memilih ducting satu tingkat lebih besar sering kali lebih ekonomis daripada harus mengganti seluruh jalur ketika instalasi bertambah.

Kapasitas Fisik dan Kapasitas Listrik Berbeda

Walaupun secara fisik sebuah ducting dapat menampung banyak kabel, bukan berarti seluruh kabel tersebut dapat membawa beban listrik maksimum secara bersamaan.

Kabel menghasilkan panas ketika dialiri arus.

Jika banyak kabel berarus ditempatkan berdekatan, temperatur dan kemampuan kabel dalam melepas panas ikut berubah.

Karena itu desain instalasi harus mempertimbangkan:

• kapasitas hantar arus atau KHA;
• ukuran konduktor;
• jenis kabel;
• besarnya beban;
• temperatur lingkungan;
• panjang kabel;
• metode pemasangan;
• jumlah kabel yang dikelompokkan.

Dengan demikian, tabel kapasitas ducting sebaiknya digunakan untuk menentukan kebutuhan ruang, bukan menggantikan perhitungan instalasi listrik.

Panduan Cepat Memilih Ducting

Kesimpulan

Menentukan ukuran ducting kabel tidak cukup hanya dengan melihat apakah kabel dapat masuk.

Hal yang perlu diperhatikan adalah:

diameter luar kabel + jumlah kabel + ruang cadangan + bentuk ducting + belokan + percabangan + kemungkinan penambahan jalur.

Ducting berbentuk kotak lebih mudah dihitung karena ukurannya disebut langsung dalam milimeter.

Sedangkan pada ducting seri TC-2, TC-3, TC-4, TC-5, TC-6 hingga TC-8, kode TC menunjukkan seri atau kelas ukuran dan bukan ukuran pasti dalam milimeter.

Karena ukuran aktual dapat berbeda antarprodusen, periksa dimensi bagian dalam ducting sebelum menentukan berapa kabel yang akan dimasukkan.

Untuk jalur kecil dan instalasi yang terlihat, ducting TC mempunyai bentuk yang lebih ramping dan rapi.

Untuk jumlah kabel yang lebih banyak, instalasi listrik utama atau jalur yang kemungkinan akan dikembangkan, ducting kotak berukuran lebih besar biasanya menjadi pilihan yang lebih fleksibel.
